几种抗震支架吊架系统分享


来源:凤图布线

抗震支架也被称作抗震支吊架,是一种专用于防止机电工程设施位移、振动。抗震支架在实际工程应用中对建筑机电工程设施起到保护作用。不仅能承受来自纵向的荷载能力,也可以承受任意水平方向的荷载能力。

强弱电专业抗震支吊架系统

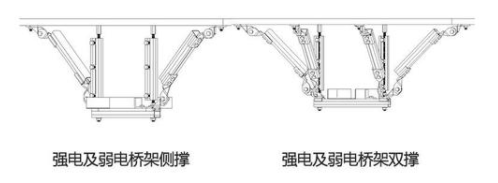

电线套管及电缆梯架、电缆托盘和电缆槽盒抗震支吊架侧向安装详情说明:

支架间距不大于12m,适用于重力大于150N/m的电缆桥架,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

电线套管及电缆梯架、电缆托盘和电缆槽盒抗震支吊架纵向安装详情说明:

支架间距不大于24m,适用于重力大于150N/m的电缆桥架,用于抵抗地震时产生垂直及平行于管道水平地震作用力,防止管道位移从而破坏管道。

综合专业抗震支吊架系统

空调水管抗震支吊架侧向最大间距详情说明:

支架间距不大于6m,适用于DN65以上空调管道,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

空调水管抗震支吊架纵向最大间距详情说明:

支架间距不大于12m,适用于DN65以上空调管道,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

通风及排烟管道抗震支吊架侧向最大间距详情说明:

支架间距不大于9m,适用于矩形截面面积≥0.38㎡㎡平方和圆形直径≥0.70m的风道,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

通风及排烟管道抗震支吊架纵向最大间距详情说明:

支架间距不大于18m,适用于矩形截面面积≥0.38㎡㎡平方和圆形直径≥0.70m的风道,用于抵抗地震时产生垂直及平行于管道水平地震作用力,防止管道位移从而破坏管道。

暖通专业抗震支吊架系统

空调水管侧向抗震支吊架最大间距详情说明:

侧向抗震支架间距不大于6m,适用于管径DN65以上空调水管道,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

空调水管纵向抗震支吊架最大间距详情说明:

支架间距不大于12m,适用于管径DN65以上空调水管,用于抵抗地震时产生垂直及平行于管道水平地震作用力,防止管道位移从而破坏管道。

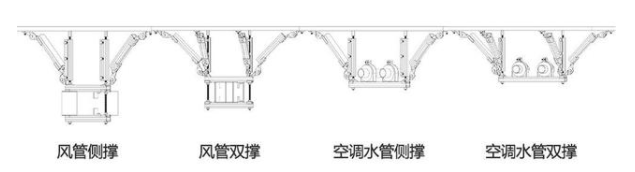

风管侧撑详情说明:

支架间距不大于9m,适用于截面积大于等于0.38m2风管管道,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

风管双撑详情说明:

支架间距不大于18m,适用于截面积大于等于0.38m2风管管道,用于抵抗地震时产生垂直及平行于管道水平地震作用力,防止管道位移从而破坏管道。

给水及消防专业抗震支吊架系统

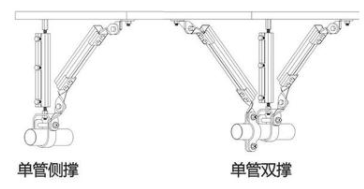

单管抗震支吊架侧向详情说明:

支架间距不大于6m,适用于管径DN65以上给水、消防管道,用于抵抗地震时产生垂直于管道水平地震作用力,防止管道位移从而破坏管道。

单管抗震支吊架纵向详情说明:

支架间距不大于12m,适用于管径DN65以上给水、消防管道,用于抵抗地震时产生垂直及平行于管道水平地震作用力,防止管道位移从而破坏管道。

燃气管道抗震支吊架详情说明:

支架间距不大于6m,适用于燃气管内径25mm以上管道,用于抵抗地震时产生垂直及平行于管道水平地震作用力,防止管道位移从而破坏管道。
