WST-TIPP-DC
应用范围：
适用于纵向或竖向管道抗震支撑
支撑管道以抵抗晃动及地震作用 技术参数：
材料：镀锌钢
安装方法：将配件卡在需要支撑的管道上，将抗震件与两侧螺栓相连并锁紧可调节所需要的角度
产品特性： 可适用多种抗震连接件的装配
方便安装，调节与拆卸

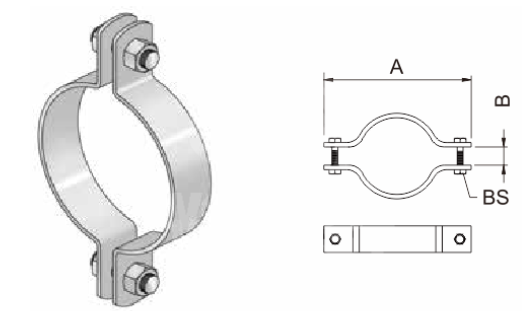

| 品名 | 管道规格(inch) | 螺拴规格 (mm) | A(mm) | B(mm) | 最大承载力(KN) | 订货号 | | 管卡TIPP- DC 1 / 2" | 1/2 | M8 | 77.6 | 10.6 | 2.77 | 601037 | | 管卡TIPP- DC 3/4" | 3/4 | M8 | 81.0 | 12.0 | 2.77 | 601038 | | 管卡TIPP- DC 1 " | 1 | M8 | 95.0 | 12.2 | 2.77 | 601039 | | 管卡TIPP-DC 11/4" | 1,1/4 | M8 | 99.0 | 12.2 | 2.77 | 601040 | | 管卡TIPP-DC 11/2' | 1,1/2 | M8 | 108 .0 | 12.2 | 3.63 | 601041 | | 管卡TIPP- DC 2" | 2 | M12 | 138.0 | 16.4 | 4.72 | 601042 | | 管卡TIPP- DC 21/2" | 2,1/2 | Ml2 | 164.5 | 16.0 | 4.72 | 601043 | | 管卡TIPP- DC 3' | 3 | Ml2 | 185.0 | 18.0 | 4.72 | 601044 | | 管卡TIPP- DC 31/2" | 3,1/2 | Ml2 | 196.0 | 18.6 | 4.72 | 601045 | | 管卡TIPP- DC 4 " | 4 | M16 | 226.3 | 19.4 | 4.72 | 601046 | | 管卡TIPP- DC 5' | 5 | Ml6 | 278.0 | 19.4 | 4.72 | 601047 | | 管卡TIPP- DC 6" | 6 | M20 | 296.0 | 12.2 | 7.33 | 601048 | | 管卡TIPP- DC 8' | 8 | M20 | 359.0 | 24.0 | 7.33 | 601049 | | 管卡TIPP- DC 10' | 10 | M 20 | 443.0 | 32.0 | 10.89 | 601050 | | 管卡TIPP- DC 1 2' | 12 | M20 | 493.0 | 36.8 | 10.89 | 601051 |
|
